格林立式远程射流送风机组

工作原理

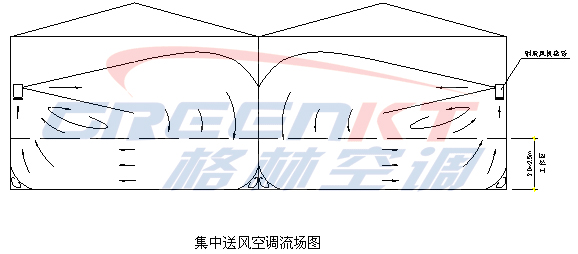

    立式射流送风机组,是将球形喷口直接安装在末端空调设备上,设备内风机抽风使空气强制掠过表冷器进行热交换,再将空气吹入球形喷口,空气离开喷口时风速较高因此可以输送到较远距离,同时可以诱导部分空气循环流动,空气循环的同时实现了空调效果。当空调场所(如各种大厅及装配车间等)空间很大时,采用本设备可以有效地降低空调区域,可以有效地控制气流场因此对节能贡献巨大。

主要优点

    目前市场上可以看到的产品分为落地安装和吊装两种类型,吊装的使用较为普遍,吊装的产品又分为立式卧式,后回风和下回风。下回风是最节能产品。因为前送风下回风空气循环的路程小,冷热量消耗少。立式射流送风机组主要优点如下:

采暖空调系统组成简洁,避免高大空间上部布设大量风管而影响空间利用和观瞻。

与依靠风管输送气流的传统空调通风系统模式相比,立式射流送风机组可显著节省投资,降低能耗和运行费用。

立式射流送风机组按集约化原则设计,结构紧凑,选材合理,制作精良,调控简便,性能优越,安装方便,运行可靠,便于维护管理

集中送风空调机组符合国家倡导的技术创新战略,是节约能源的空调新技术产品。在工程中选用该产品会使用户获得满意的投资效益、能源效益和环境效益。

产品特色

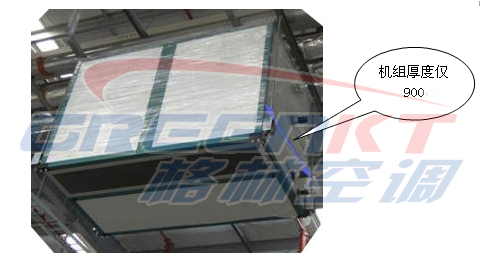

立式射流送风机组厚度仅900 可以安装在行车的钢结构支撑内不影响行车的正常运行

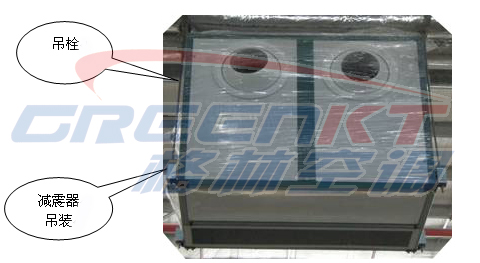

立式射流送风机组通过M14的吊拴和减震器吊装    安装十分方便

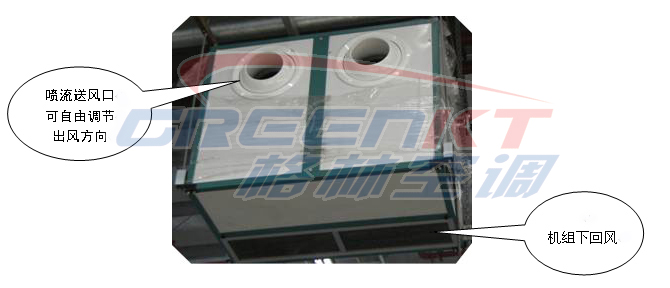

立式射流送风机组下回风:最大限度减少设备所处高度的上部空间空气流动而消耗冷热能量。




喷流送风口可以自由调节出风方向调解灵活使用方便

立式射流送风机组按模块设计生产,两个基本模块可以并联组合。



适用场所
立式射流送风机组适用于体育馆、礼堂、展览馆、机场、火车站等高大空间公共场所。

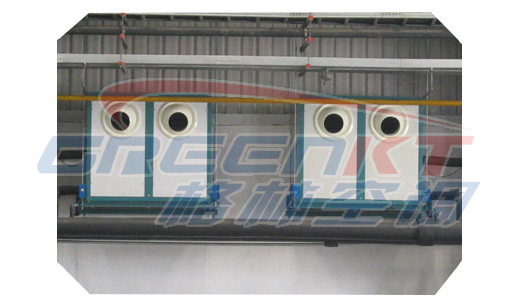

立式射流送风机组特别适合用在高大生产厂房,有天车的车间。
立式射流送风机组基本性能参数

型   号

风量(m³/h)

 射程(m)

 电机功率(kw)

 球形风口(规格*数量)

 噪声db(A)



 运行重量

4排管



运行重量

6排管

 GLYS-15

 2500

 15

 0.4*2

 400 x 2

 58

 80

 120

 GLYS-18

 3150

 18

 0.55*2

 400 x 2

 62

 90

 130

 GLYS-21

 3800

 21

 0.55*2

 400 x 2

 63

 110

 150

  GLYS-24

 4450

 24

 0.75*2

 400 x 2

 65

 130

 170

 GLYS-30

 5050

 30

0.75*2

 400 x 2

 68

 150

190

注:噪音:在距设备下方2.5米处测量值。

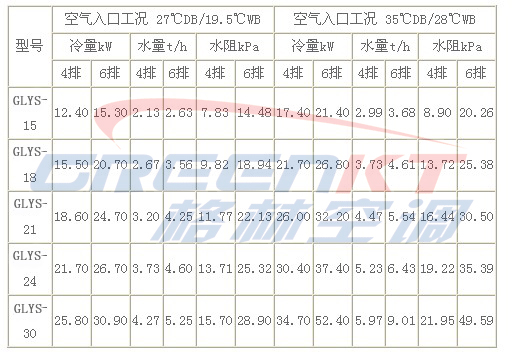

立式射流送风机组冷却能力

(冷水入口水温:7℃,供回水温差5℃)

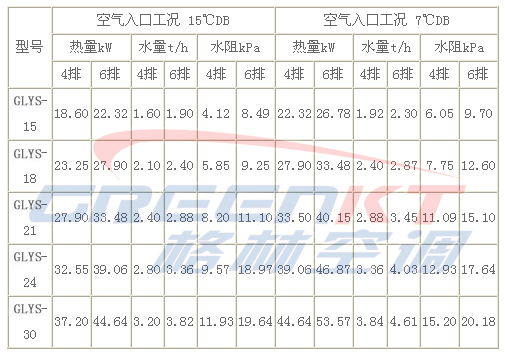

立式射流送风机组加热能力

注:(热水入口水温:60℃)
当入口工况为-12℃DB时其热量等于7℃DB相应热量的1.36倍。
